라우팅 프로토콜_RIP

● 라우팅 개요

P.308

- 라우터의 역할 : 라우팅 프로토콜을 이용하여 경로를 탐색
                                ---> 최적의 경로를 선출한다.
                     + @ : GateWay 역할 수행 --> 다른 네트워크로 패킷을 전달한다.



- 스위치의 역할 : 트랜스패런트 브릿징
                              (러닝 / 플러딩 / 포워딩 / 에이징 / 필터링)
                               LRN    Flood     FWD       AGE       Filter
                    + @ : Bridge 역할 수행 --> 같은 네트워크로 프레임을 전달한다.





	Hub	SWITCH	Router
Collision Domain	X	O	O
Broad Cast Domain	X	X	O



● 라우팅 프로토콜의 종류

1. static

2. Dynamic

2-1) Distance Vector   : RIPv1  /  RIPv2                                          : IGRP  /  EIGRP

                                            : BGP (속성(attribute) 디스턴스 벡터)  :  EGP



2-2) Link state               : OSPF

                                            : IS-IS                                                              : EGP



- IGP : 내부 게이트웨이 프로토콜 : 동일 AS : 최적 경로

                                                                        ---- : Autonomous System : 자율 시스템

                                                                                    동일 ISP

                                                                                              ---- : Internet Service Provider : 인터넷 서비스 제공자

                                                                                                                                                        ~> KT / LG / SK 국내에 9개의 ISP가 존재한다.



- EGP:외부 게이트웨이 프로토콜:다른 AS간 통신:비용



Distance Vector ~> 인접 라우터만 본다.

------------             : 거리 ~> Metric(Hop Count, cost...)

                --------- : 방향 ~> 인터페이스



Link State ~> 출발지부터 도착지까지의 모든 경로를 본다.

------            : 회선

        -------- : 상태 ~> 회선 속도



* Distance Vector : metric : hop ~> RIP : metric = hop = cost
                                                                 EIGRP : Bandwidth / Delay / Reliability / Load / MTU



- classful

- classless

라우팅 정보에 SM 없으면 classful
라우팅 정보에 SM 있으면 classless

서브넷을 사용할 수 있는 환경을 VLSM 환경이라고 한다.

                                                           ------- : Variable-length Subnet Mask



라우터로부터 선출되는 경로

1. 동일 라우팅 프로토콜에서의 우선순위 : Cost

2. 다른 라우팅 프로토콜에서의 우선순위 : AD

- AD : Administrative Distance : 관리자로부터의 거리 : 가까울수록 신뢰성이 높다.





P.320 정적 경로

- Static : 관리자가 직접 경로를 등록해준다.

등록 방식

1. 상세 네트워크 등록   : static

2. 축약 네트워크 등록   : summary

3. 기본 경로 등록           : default





P.325 가상 인터페이스

가상 인터페이스의 종류

1. loopback ~~> int lo 숫자

2. vlan         ~~> int vlan 숫자



* loopback 사용 목적

= loopback 인터페이스에 GW주소를 세팅해서 스위치 네트워크를 구성하지 않고도 테스트를 할 수 있다.

테스트 랩 : 특정 네트워크를 구성하지 않고 테스트 한다.



ex)

1.1.1.0 : 실제 사용할 네트워크

1.1.2.0 : 실제 사용할 네트워크

1.1.3.0 : 실제 사용할 네트워크

1.1.4.0  : 나중에 사용할 루프백 네트워크



R1)

int e1/0

ip add 1.1.1.1 255.255.255.0

int e2/0

ip add 1.1.2.1 255.255.255.0

int e3/0

ip add 1.1.3.1 255.255.255.0

int lo 0

ip add 1.1.4.1 255.255.255.0



conf t

router rip

--------         : 라우팅 프로토콜 활성화 명령어

              ---- : 활성화 시킬 라우팅 프로토콜의 이름

network major-network-NI

                   ------------------------ : 활성화된 라우팅 프로토콜에 의해 전달될 네트워크 NI



R1)

conf t

router rip

network 1.0.0.0

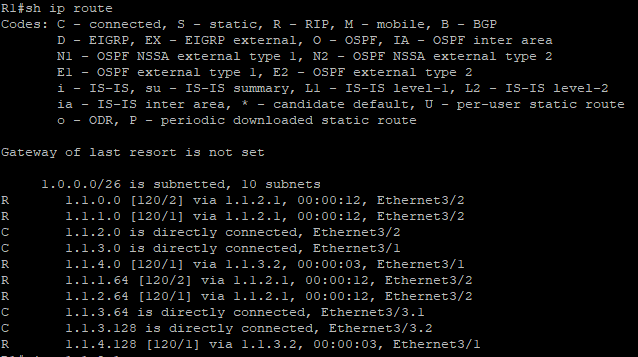

RIP 설정 후 R1 라우팅 테이블의 모습

● RIP에 대한 설명

RIPv1 프로토콜에 대한 설명

- update Timer : 30초     : 매 30초마다 업데이트 실행

- Invalid Timer : 180초   : 180초 동안 업데이트 되지 않으면 유효하지 않은 경로로 인식함.

                                  -------   : update * 6

                          180 / 30 ~> 6 : 업데이트가 6번 이루어지지 않으면

- hold down Timer : 180초  : Invalid Timer 동작 후 180초간 업데이트되는 내용은 무시하겠다.

                                         -------   : update * 6

- flush Timer : 240초     : 240 / 30 --> 8번의 업데이트가 이루어지지 않으면 라우팅 테이블에서 삭제

                             -------   : update * 8

- sleep Timer : 1ms         : 긴급 통신이 발생하는 경우 1ms만에 업데이트(즉시)

                              ----- : 편의상 1초라고 하기도 함





● 디스턴스 벡터 라우팅 프로토콜의 특징

이웃 라우터와 통신을 한다.  ~~>  각 라우터는 인접 라우터만 인식한다.

자신이 광고할 네트워크 정보를 인접한 모든 라우터에 전달한다.  ~~>  full-update : 자신이 가진 모든 정보를 업데이트.

                                                                                       ---- : RIPv1 : 255.255.255.255(BC)

                                                                                               : RIPv2 : 224.0.0.9





1. 라우터가 광고를 할 때마다 홉카운트가 1씩 증가하는데, 무한정으로 증가할 수 없으니 ~> 루핑

  네가지 방법으로 제한을 한다.



1) split-horizon : 이웃(R1) 라우터가 광고한 내용은, 전달한 이웃 라우터(R1)로 다시 전달하지 않는다.

2) hop count limit  : 홉카운트의 수를 제한을 한다.

                                 홉 카운트가 15를 초과하면 drop = inaccessible(도달 불가능)

RIP = 15

3) hold down Timer

4) poison / poison-reverse



2. auto summary를 지원

~> Major Network가 다른경우 축약한다.

~> 인접 라우터에 ip route 2.1.1.0/24를 등록하였는데, major network가 2.0.0.0으로 다르니 auto summery를 사용하여              2.0.0.0/8로 축약하였다.



* auto summary 끄는 방법

R1# conf t
Enter configuration commands, one per line.  End with CNTL/Z.
R1(config)# router rip
R1(config-router)# no au

맨 마지막줄에 Automatic network summarization in not in effect를  확인



RIP프로토콜에 의한 광고 패킷 확인







poison / poison-reverse

:인접한 라우터(R1)의 네트워크가 다운되면, 그 정보(poison)를 인접한 라우터(R2,...)에게 전달하고,

전달 받은 라우터(R2)에서 다운된 네트워크의 대체 경로가 없다면(Sleep Timer 발생)

poison-reverse보냄poison-reverse를 받는 라우터(R1)는(sleep Timer 발생) 대체 경로가 없다는 것을

인지하고 RIP 테이블에서 네트워크 대역들을 제거한다.



1.36.0.0대역을 끊고 poison확인





* RIP의 정리

1. 표준 프로토콜이다 (전 세계의 모든 벤더(Vendor)사에서 운영된다.)



2. 기본적으로 디스턴스 벡터 라우팅 프로토콜이다.

     ~> 라우팅 정보를 인접 라우터간 정보를 서로 주고받는다.



3. 루핑이 발생한다.

- 루핑 방지책

  1) split-horizon

  2) hold down Timer

  3) Hop Count Limit  ~> RIP       : 15

                                                 EIGRP : 128

4) poison / poison-reverse



4. auto summary

: major 네트워크의 경계선에서 전달할 네트워크와

  전달되는 네트워크의 major 네트워크가 다르면 자동 축약한다.



5. Convergence Time : Very Slow

     -------------------------                        : 네트워크 상태가 변화되었음을 인식하고 그에 맞춰 라우팅 정보가 갱신되는 시간

                                               ------------- : full-update ~> update Timer : 30초



* RIPv1의 특징

1. 경로값(Routing Imformation)

     ~> Classful : NI + Metric(HOP)   ~~> 기본 서브넷 마스크만 사용

                                                                            ------------------------- : VLSM을 사용할 수 없음

2. 보안 기능이 없다.

3. BC : 255.255.255.255





* RIPv2의 특징

1. 경로값(Routing Imformation)

     ~> Classful : NI + SM + Metric(HOP)

                                        --- : VLSM 사용 가능

2. 보안 기능이 있다.

3. MC : 224.0.0.9

4. 경로값(Routing Imformation)
